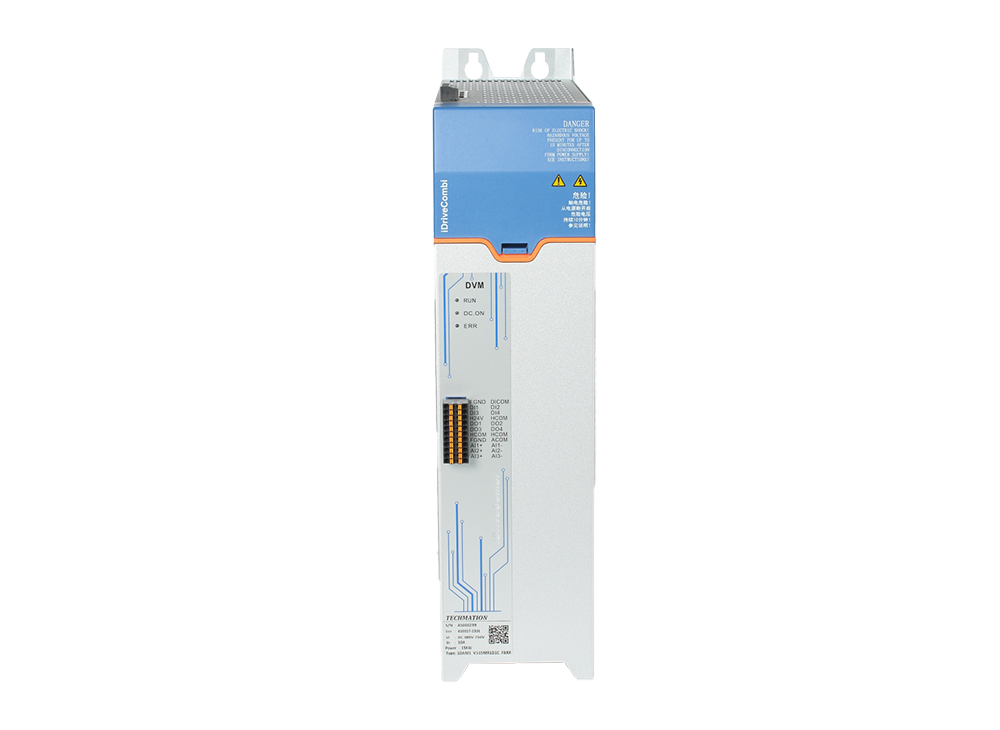

通訊型驅動器
iDriveCombi共母線系列
靈活緊湊 | 規格齊全 | 高效節能 | 安全可靠 | 操作方便 | 界面友善 | 控制穩定 | 模式靈活 | 功能多樣
專用于SANDAL Ⅱ電控方案的伺服驅動器，整合取出機控制系統(一機一手)與輔機設備讓整個系統更加簡潔和模塊化，形成一個由注塑機為中心的生產單元。
整流單元 | 產品型號 | 輸入電壓 /V | 輸出功率 /kW | 額定電流 /A | 最大電流 /A |
1DAM1_B337S00D0B_FBXX | 三相 AC380V | 37 | 75 | 150 | |
1DAM1_B345S00D0B_FBXX | 45 | 90 | 180 | ||
1DAM1_B375S00D0B_FBXX | 75 | 150 | 300 | ||
1DAM1_B390S00D0B_FBXX | 90 | 180 | 400 | ||
*注：此表提供功率和電流對應關系。表格中產品型號以AC380V輸入電壓為例編碼。若需要輸入電壓AC480V，產品型號可按照編碼原則另行編碼。 | |||||
逆變單元 | 產品型號 | 輸入電壓 /V | 輸出功率 /kW | 額定電流 /A | 最大電流 /A |
1DAM1_V507MR1D0B_FBXX | DC 380V~750V | 7.5 | 15 | 28 | |
1DAM1_V511MR1D0B_FBXX | 11 | 22 | 40 | ||
1DAM1_V515MR1D0B_FBXX | 15 | 30 | 54 | ||
1DAM1_V518MR1D0B_FBXX | 18.5 | 37 | 67 | ||
1DAM1_V522MR1D0B_FBXX | 22 | 50 | 90 | ||
1DAM1_V530MR1D0B_FBXX | 30 | 60 | 108 | ||
1DAM1_V537MR1D0B_FBXX | 37 | 75 | 135 | ||
1DAM1_V545MR1D0B_FBXX | 45 | 90 | 162 | ||
1DAM1_V555MR1D0B_FBXX | 55 | 110 | 198 | ||
1DAM1_V560HR1D0B_FBXX | 60H | 120 | 300 | ||
1DAM1_V575HR1D0B_FBXX | 75H | 150 | 380 | ||
*注：此表提供功率和電流對應關系。表格中產品型號以AC380V輸入電壓為例編碼。若需要輸入電壓AC480V，產品型號可按照編碼原則另行編碼。 | |||||
技術規格 | 參數描述 | |
基本參數 | 輸入電壓 | 整流單元:三相AC480V、380V和220V;電壓持續波動±10% |
逆變單元:537VDC-679VDC | ||
額定頻率 | 50Hz/60Hz，波動范圍±5% | |
載波頻率 | 1k--16k Hz | |
驅動器規格 | 整流:37kW，45kW，75kW，90kW(三相480V和380V兩款) 逆變: 1.8倍過載:(三相AC480V和380V兩款) 7.5kW，11kW，22kW，30kW，37kW，45kW，55kW，75kW 2.5倍過載:(三相AC480V和380V兩款) 60H，75H | |
電機類型與控制方式 | 永磁同步電機:伺服控制(位置 速度 扭矩) 三相異步電機:矢量控制 | |
速度控制精度 | ±0.01% | |
轉矩響應 | <1ms | |
轉矩控制精度 | ±1% | |
過載能力 | 逆變單元: 1.8倍過載驅動器:1.5倍30s,1.8倍2s 2.5倍過載驅動器:2.5倍1s | |
加減速曲線 | 多種規劃方式 | |
內置PID | 自適應PID算法，方便實現過程控制閉環控制系統 | |
防護等級 | IP20 | |
冷卻方式 | 強迫冷卻:風冷 | |
功能參數 | 通訊 | SABUS 250us通訊周期，低延遲同步性好 |
硬體保護 | RST缺相警報 RLY故障警報 總輸出功率監測及保護 溫度保護 母線電壓欠壓和過壓保護 雙電源掉電保護 IGBT短路保護 輸出過載保護 輸出短路保護 Fuse快速熔斷保護、母線短路保護 |
